Reblons estàndard DIN 7337
Els reblons estàndard DIN 7337 són elements de fixació mecànica utilitzats per a realitzar unions permanents entre dues o més components. S'instal·len des d'una sola cara de la unió i permeten aconseguir una fixació ràpida i repetible mitjançant el deformat del plançó del rebló.
Dins d'aquesta gamma, el catàleg inclou diferents configuracions de cap, materials, diàmetres i longituds per a adaptar el rebló a les característiques de cada aplicació.
Gamma de reblons estàndard
La gamma de reblons estàndard DIN 7337 inclou diferents geometries de cap per a cobrir diferents necessitats de muntatge. La selecció de la mena de cap depèn principalment de la superfície disponible, l'espai al voltant del punt de fixació i l'acabat que es vulgui obtenir.
Les principals configuracions disponibles són:
- Reblons de cap esquenut (TT): la configuració estàndard per a aplicacions generals.
- Reblons de cap avellanada (#TS): permeten aconseguir una superfície més enrasada amb el material quan es realitza l'allotjament corresponent.
- Reblons de cap ample (TL): disposen d'una major superfície de suport sobre la peça.
- Reblons de cap extra ampla (TXL): ofereixen una superfície de suport encara major per a aplicacions específiques.
El catàleg identifica aquestes quatre configuracions dins de la família de reblons estàndard DIN 7337
Reblons de cap esquenut
Els reblons de cap esquenut TT constitueixen la configuració més generalitzada dins de la gamma estàndard. La seva geometria permet disposar d'una superfície de suport sobre la peça i resulta adequada per a nombroses aplicacions d'unió.
El catàleg inclou diferents combinacions de diàmetre, longitud i material. Dins d'aquesta família apareixen referències d'alumini amb plançó d'acer zincat, com la sèrie AL-TT, a més d'altres configuracions de materials.

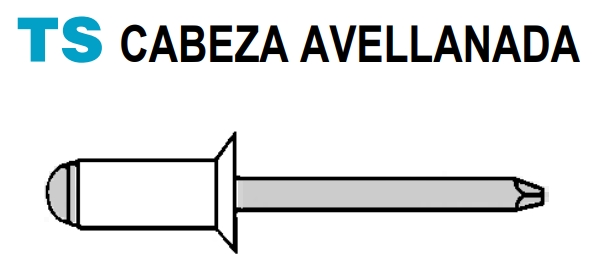

Reblons de cap avellanada
Els reblons de cap avellanada #TS estan dissenyats per a aplicacions en les quals es busca reduir l'altura del cap respecte a la superfície de la peça. Per a això, la xapa o component ha de disposar de l'allotjament avellanado corresponent.
La gamma AL-#TS utilitza un cap d'alumini Mg 3,5 i un plançó d'acer zincat, i està disponible en diferents diàmetres i longituds. :contentReference[oaicite:2]{index=2}

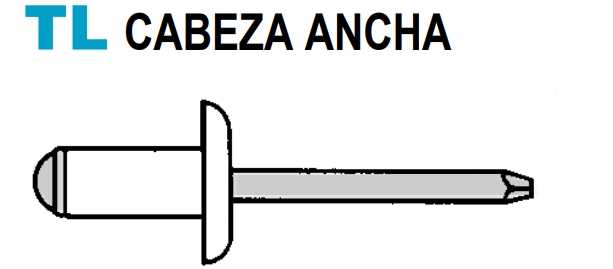

Reblons de cap ample
Els reblons de cap ample TL incorporen un cap de major diàmetre que les versions estàndard, proporcionant una superfície de suport més àmplia sobre el material.
Aquesta configuració pot resultar especialment interessant quan es necessita repartir la pressió del cap sobre una superfície major. El catàleg inclou diferents diàmetres i longituds dins d'aquesta geometria. :contentReference[oaicite:3]{index=3}

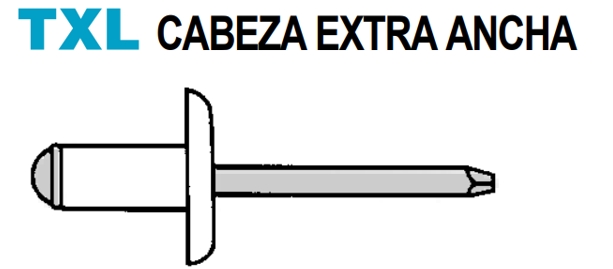

Reblons de cap extra ampla
Els reblons de cap extra ampla TXL disposen d'un cap de major superfície de suport, pensada per a aplicacions en les quals aquesta característica resulta necessària.
La gamma inclou referències com AL4008TXL, AL4010TXL, AL4012TXL, AL4014TXL, AL4016TXL i AL4020TXL per a diàmetres de 4,0 mm, segons les longituds disponibles en el catàleg. :contentReference[oaicite:4]{index=4}
Materials dels reblons estàndard
La gamma de reblons estàndard del catàleg contempla diferents combinacions de materials per a cap i plançó.
Entre les configuracions disponibles es troba el alumini Mg 3,5 amb plançó d'acer zincat, utilitzat en la família AL-TT i AL-#TS. El catàleg també inclou altres famílies fabricades en alumini, acer zincat, acer inoxidable, coure i altres aliatges. :contentReference[oaicite:5]{index=5}
L'elecció del material ha de #realitzar tenint en compte tant les característiques dels components que s'uniran com les condicions de servei de l'aplicació.
Diàmetres i longituds
Els reblons estàndard DIN 7337 estan disponibles en diferents diàmetres i longituds. El catàleg recull diàmetres que van des de 2,4 mm fins a 6,4 mm segons la referència i la configuració.
En la família AL-TT, per exemple, es troben diàmetres de 2,4, 3,0, 3,2, 3,4, 4,0, 4,8, 6,0 i 6,4 mm. Les longituds disponibles depenen del diàmetre i de la referència concreta. :contentReference[oaicite:6]{index=6} :contentReference[oaicite:7]{index=7}
Per aquest motiu, per a seleccionar un rebló no n'hi ha prou amb conèixer únicament el diàmetre: també és necessari determinar la longitud adequada per al gruix total dels materials que s'uniran.
Norma DIN 7337
Els reblons inclosos en aquesta família estan identificats en el catàleg com reblons estàndard DIN 7337. La norma apareix associada a les diferents configuracions estàndard de cap i a les corresponents taules dimensionals. :contentReference[oaicite:8]{index=8}
La documentació tècnica proporciona per a cada referència les seves dimensions, rang de longituds, diàmetre i codi de producte, facilitant la selecció de la referència necessària per a cada muntatge.
Aplicacions dels reblons estàndard
Els reblons estàndard s'utilitzen en unions permanents de diferents components i materials. El seu sistema d'instal·lació permet realitzar el muntatge des d'una única cara, la qual cosa facilita la seva utilització quan no és possible accedir simultàniament a banda i banda de la unió.
La disponibilitat de diferents caps, materials, diàmetres i longituds permet adaptar el rebló a aplicacions amb requisits diferents de suport, acabat i resistència.
Què rebló estàndard necessites?
L'elecció del rebló adequat depèn principalment de quatre factors: tipus de cap, diàmetre, longitud i material.
El cap ha de #seleccionar segons la geometria i l'acabat que necessita la unió; el diàmetre ha de ser compatible amb l'orifici i les càrregues previstes; i la longitud ha de correspondre al gruix total dels materials que s'uniran.
En Bearfix disposem de diferents solucions de reblons estàndard DIN 7337 per a aplicacions industrials. Si no tens clara la referència que necessites, contacta amb el nostre equip i t'ajudarem a identificar la configuració adequada.
Consulta la gamma de reblons estàndard Bearfix i troba la referència adequada per a la teva aplicació.
