Els perns #PT o CD1 són elements de fixació dissenyats especialment per a soldadura per descàrrega de condensadors.
- #PT és la denominació segons la norma DIN EN #ISO 13918.
- CD1 és la denominació tècnica/comercial utilitzada en soldadura per descàrrega de condensadors
La denominació CD1 fa referència al pern roscat tipus #PT segons la norma DIN EN #ISO 13918. Gràcies al seu disseny amb punta d'ignició calibrada i valona conformada en fred, aquests perns ofereixen una soldadura estable i repetible, fins i tot sobre xapes fines, on altres tipus de soldadura podrien crear deformitats o marcar la cara posterior de la xapa.
La soldadura per decarga de condensadors permet soldar perns sobre xapes metàl·liques sense necessitat de perforacions, aconseguint una unió ràpida, resistent i amb mínima deformació tèrmica. El procés de descàrrega es realitza en tot just 2 o 3 mil·lisegons, permetent cicles de producció molt ràpids i acabats nets, una cosa especialment important en sectors com a automoció, climatització, armaris elèctrics o fabricació industrial.
Què significa perns CD1?
Dins dels sistemes de soldadura per descàrrega de condensadors existeixen diferents tipus de perns segons la seva geometria i aplicació.
| Denominació | Tipus de pern |
|---|---|
| CD1 | Pern roscat (#PT) |
| CD2 | Pern llis o no roscat (UT) |
| CD6 | Pern amb rosca interior (IT) |
El model CD1 és el més utilitzat quan es necessita una fixació roscada permanent sobre xapa metàl·lica.

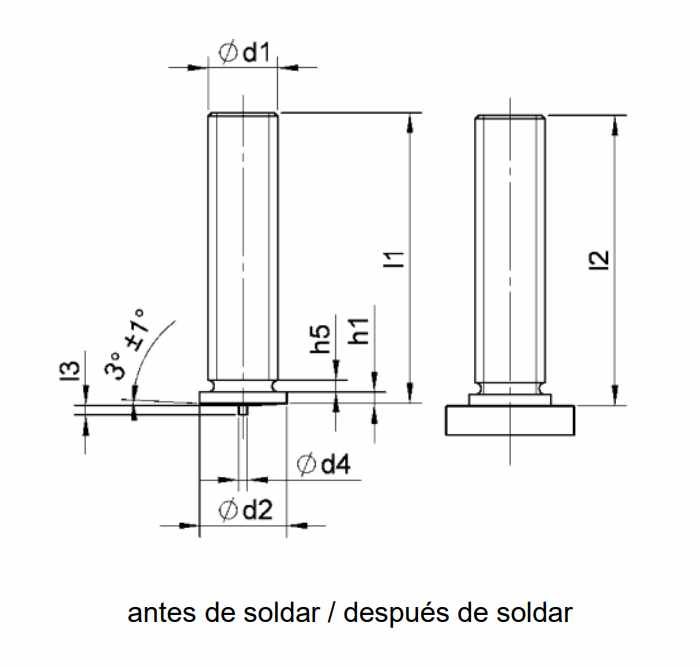

Característiques dels perns #PT / CD1
Dissenyats per a garantir una soldadura ràpida, precisa i resistent mitjançant descàrrega de condensadors, els perns #PT CD1 incorporen rosca mètrica exterior, punta d'ignició calibrada i una valona conformada en fred que millora l'estabilitat de l'arc i augmenta la superfície d'unió.
La valona del pern exerceix un paper important evitndoa desplaçaments de l'arc elèctric i augmentant la superfície d'unió.
Els perns #PT o CD1 són ideals per a soldar sobre xapes fines perquè minimitzen deformacions i marques en la peça, a més d'oferir alta resistència mecànica.
Mesures estàndard disponibles
Els models més habituals es fabriquen des de M3 fins a M10.
| Rosca | Longitud disponible |
|---|---|
| M3 | 6 – 30 mm |
| M4 | 6 – 40 mm |
| M5 | 6 – 45 mm |
| M6 | 8 – 60 mm |
| M8 | 10 – 60 mm |
| M10 | 12 – 60 mm |
També és possible fabricar mesures especials sota pla.
Materials disponibles
Els perns #PT o CD1 poden #subministrar en diferents materials segons l'entorn de treball i les necessitats de resistència mecànica o corrosió. Tots els materials compleixen amb DIN EN #ISO 13918 i DIN EN #ISO 14555.
| Material | Característiques |
|---|---|
| Acer 4.8 cobreado | Excel·lent soldabilitat i alta resistència |
| Acer inoxidable A2-50 | Bona resistència a corrosió |
| Acer inoxidable 1.4571 | Aplicacions químiques o ambients agressius |
| Alumini AlMg3 | Lleuger i bona conductivitat |
| Llautó CuZn37 | Aplicacions tècniques especials |
Necessites perns #PT o CD1 per a soldadura per descàrrega de condensadors?
Pots trobar-los directament a la nostra botiga online juntament amb una àmplia gamma de perns, accessoris i consumibles industrials. Fes clic en el botó “Botiga Online” i accedeix a totes les referències disponibles amb lliurament immediat i assessorament tècnic especialitzat.
